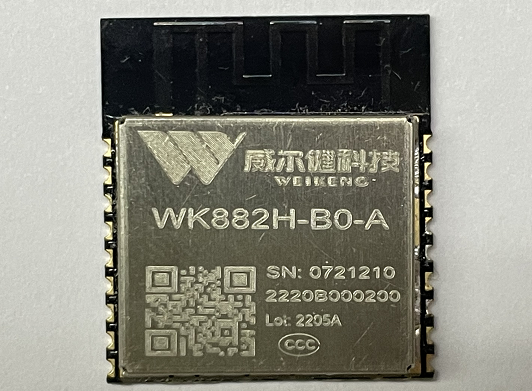

WK822H-B0-A WiFi&蓝牙双模智能模组

概述：WK882H贴片式模组是威尔健科技自主开发的一款集WiFi和BLE双模模组，该模组有不同的规格尺寸选择，适应市面上各种常用WIFI模组规格尺寸，完全实现PIN to PIN兼容；本模组采用的主控SOC为Lightningsemi的LN882H，该芯片内核为ARM© Cortex - M4F，主频支持40/80/160M时钟，支持远程RTOS升级，支持低功耗模式；

WK882H模块功能特点：

该模块WiFi支持标准2.4GHz 802.11 b/g/n协议，带宽为20MHz，支持STA/AP/STA+AP操作模式，完整的 TCP/IP 协议栈，支持AT指令操作。BLE支持标准Bluetooth LE 5.1 协议，支持远程（125Kbps，500Kbps）和高速传输（2Mbps）。

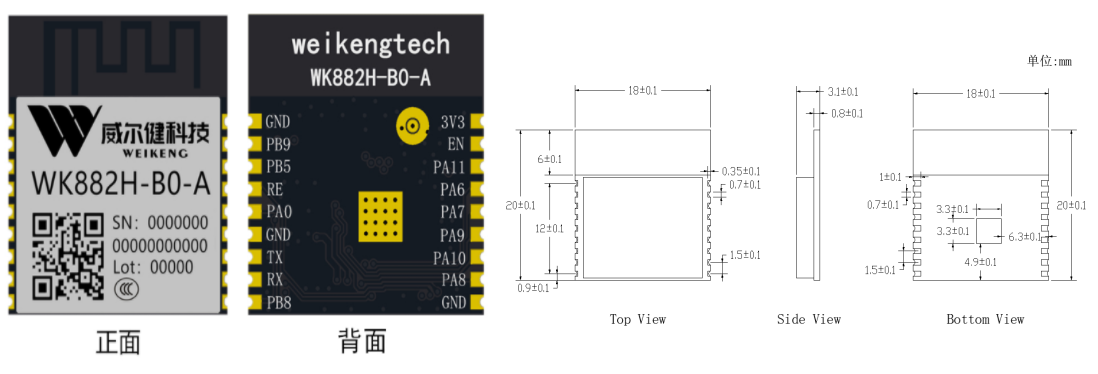

WK882H-B0-A模组为Wifi&BLE双模模组，可以使用AT指令配置Wifi网络，当单模Wifi模块使用，用户也可以通过SDK自定义开发应用，BLE功能需用户通过SDK自行开发，外置SPI FLASH大小根据用户使用配置，默认不配置，模组大小为18mm*20mm。

该模块支持AT指令调试联网或者用户使用SDK自主开发，模组高度集成，无需其他外围器件，可直接上电使用，性能稳定、传输距离广，支持SRRC/FCC/CE/IC/KCC/NCC/REACH/TELEC/ROHS等认证。

111

（一）、电气特性

1、Absolute Maximum Ratings

Symbol	Min.	Max.	Unit
Supply Voltage	0	3.6	V
Logical Voltage	0.3*VIO	VDD33+0.3	V
Storage Temperature	-40	120	oC

2、Recommended Operating Conditions

Symbol	Symbol	Min.	Typ.	Max.	Unit
Power Supply	VDD33	2.6	3.3	3.6	V
VIO	VIO1/VIO2	2.6	3.3	3.6	V
Operating Temperature	-	-40	25	100	oC

3、Input/Output Terminal Characteristics

Characteristic	Min.	Typ.	Max.	Unit
Input low voltage VIL	-0.3	0	0.6	V
Input high voltage VIH	VIO-0.6	VIO	VIO+0.3	V
Output low voltage VOL	-0.45	0	0.45	V
Output high voltage VOH	VIO-.5	VIO	VIO+0.5	V

（二）、WiFi 射频参数

1、Supported Frequencies

Parameter	Condition	Min.	Typ.	Max.	Unit
Receive frequency range 2.4GHz	-	2412	-	2484	MHz

2、Receiver Characteristics

Parameter	Condition	Min.	Typ.	Max.	Unit
Sensitivity
11b, 1M	FER<8%,1024 bytes		-94		dBm
11b, 11M	FER<8%,1024 bytes		-88		dBm
11g, 6M	FER<10%,1024 bytes		-90		dBm
11g, 54M	FER<10%,1024 bytes		-74		dBm
11n, MCS0	FER<10%,1024 bytes		-90		dBm
11n, MCS7	FER<10%,1024 bytes		-71		dBm
Maximum input level
11b	FER<8%,1024 bytes		4		dBm
11g	FER<10%,1024 bytes		-6		dBm
11n	FER<10%,1024 bytes		-6		dBm
Operating power consumption
11b			63		mA
11g			68		mA
11n			68		mA

3、Transmitter Characteristics

Parameter	Condition	Min.	Typ.	Max.	Unit
Output power
11b, 1M DSSS	Maximum RMS output power measured		-94		dBm
11g, 54M OFDM	Maximum RMS output power measured		-88		dBm
11n, MCS7	Maximum RMS output power measured		-90		dBm
Power consumption
11b	Continuous transmitting		280		mA
11g	Continuous transmitting		260		mA
11n	Continuous transmitting		260		mA
