北斗+GPS导航定位芯片

主要特征

➢ 支持 BDS/GPS/GLONASS/QZSS 多系统联合定位和单系统独立定位

➢ 支持北斗二号/三号 1-63 号全部在轨卫星

➢ 具备有源天线短路检测与保护功能

➢ 内部集成 DCDC 和 LDO； 支持 3.3V 单电源供电（使用内部 DCDC）、支持 1.8V~3.3V 单电源直接供电（不使用内部 DCDC）

➢ RTC 和备份电路电源可低至1.4V

➢ 功耗： BDS/GPS 双模连续运行：~23mA@3.3V， 待机状态：8uA（@3.3V）

➢ 封装：QFN40-5*5

性能指标

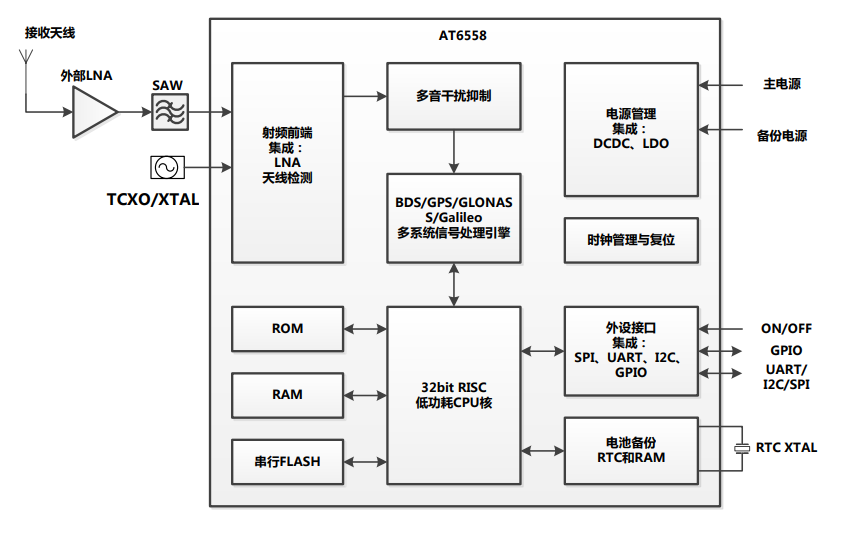

设计应用框图

工作模式

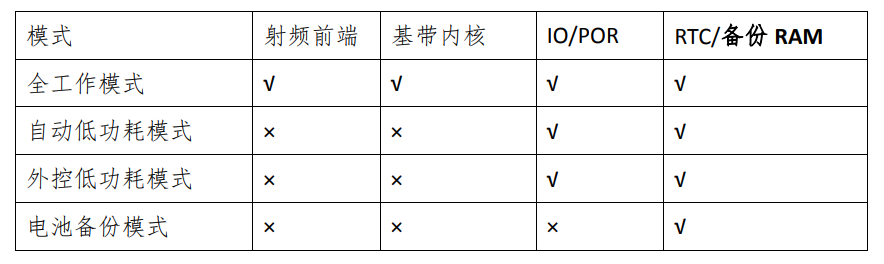

        AT6558 有多种工作模式：全工作模式、自动低功耗模式、外控低功耗模式和 电池备份模式。

1）全工作模式：当所有电源正常供电，且 ON_OFF 管脚为高电平时，芯片处于 全工作模式，进行正常的信号接收和解算。

2）自动低功耗模式：在某些应用场合，并不需要进行连续定位，而更注重低功 耗，这时就需要芯片适时关闭部分功能以节省功耗。在这种模式下，所有电源正 常供电，一旦芯片正常工作且定位后，内部程序会自动关闭耗电模块，进入低功 耗状态，并启动定时（RTC 定时器）。定时器会自动唤醒芯片并进行下一次定位。

         注：自动低功耗模式需要进行程序定制。

3）外控低功耗模式：所有电源正常供电，且芯片正常工作后，外部主机将 ON_OFF 管脚拉低，芯片内部程序会自动保存当前电路状态，并关闭射频电路和 基带电路，进入低功耗状态。当 ON_OFF 管脚拉高后，芯片将自动恢复全工作模 式（相当于热启动）。 4）电池备份模式：关闭除 VDD_BK 之外的所有电源，芯片将进入备份模式。这 时只需要极小的电流维持 RTC 时钟和备份 RAM 即可。电源恢复后，导航程序可 以从备份 RAM 恢复，以实现快速的热启动。
